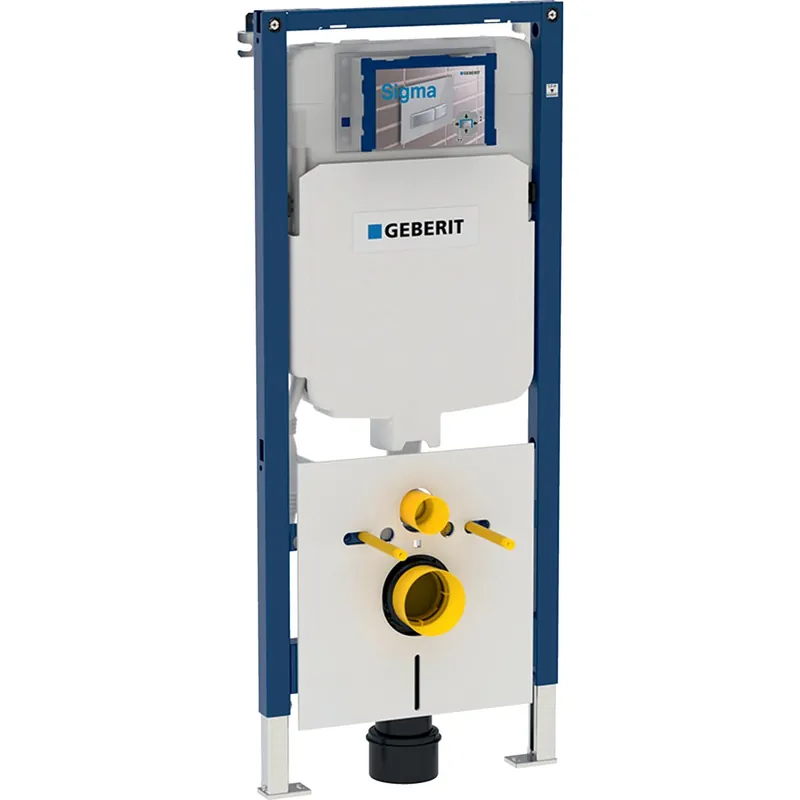

Popis
Účel použití
– pro konstrukce prováděné suchým procesem
– k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
– k montáži do instalačních stěn vysokých na výšku místnosti
– pro závěsná WC s připojovacími rozměry podle EN 33:2011
– pro závěsná WC s velkým vyložením do 70 cm
– pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
– pro tloušťky podlahy 020 cm
Vlastnosti
– typová řada 2016
– samonosný rám s nanesenou práškovou barvou
– rám s vrtanými otvory ? 9 mm pro upevnění do dřevěné konstrukce
– rám vhodný pro WC keramiku s malou opěrnou plochou (u obkladu stěny odolného proti tlaku)
– podpěry pozinkované
– podpěry plynule výškově nastavitelné
– podpěry s protiskluzovou úpravou
– hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
– připojovací koleno pro montáž bez nářadí v různých hloubkových polohách
– připojovací koleno svisle instalovatelné v čelní zalícované poloze
– připojovací koleno prodloužené, k napojení v podlaze
– odhlučněné upevnění připojovacího kolena
– splachovací nádržka pod omítku s ovládáním zepředu
– splachovací nádržka pod omítku s izolací proti orosování
– u nastavení z výroby je možné okamžité dodatečné spláchnutí
– montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
– přívod vody nahoře vlevo
– kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
– kryt pro hrubou montáž pro servisní otvor s možností zkrácení, vhodný pro zalícovaná ovládací tlačítka
– vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
– s možností upevnění pro přívod elektřiny
Technické údaje
– tlak při průtoku 10-1000 kPa
– maximální teplota vody 25 °C
– splachovací množství, nastavení ve výrobě 6 a 3 l
– velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
– malé splachovací množství, rozsah nastavení 3-4 l
Obsah dodávky
– přívod vody R 1/2, vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
– kryt pro hrubou montáž pro servisní otvor
– 2 soupravy pro ukotvení do stěny
– připojovací souprava pro WC, ? 90 mm
– připojovací koleno 90° z PE-HD, ? 90 mm
– přechodka z PE-HD, prům. 90 / 110 mm
– 2 ochranné zátky
– 2 závitové tyče M12
– souprava pro tlumení hluku
– upevňovací materiál
Neobsahuje
– ovládací tlačítko
tlačítka:
Sigma01 bílá (obj.č. 115.770.11.5)
Sigma01 chrom lesk (obj.č. 115.770.21)
Sigma01 matný chrom (obj.č. 115.770.46)
Sigma30 bílá (obj.č. 115.883.KJ.1)
Sigma30 chrom lesk (obj.č. 115.883.KH.1)
Sigma30 matný chrom (obj.č. 115.883.KN.1)
Sigma10 bílá (obj.č. 115.758.KJ.5)
Sigma10 chrom lesk (obj.č. 115.758.KH.5)
Sigma10 matný chrom (obj.č. 115.758.KN.5)Výrobce: Geberit Produktová řada: Duofix – WC Zařazení zboží: WC moduly, splachovače a nádržky
Druh: Podomítkové moduly
Montáž: Samonosné
Použití: WC
