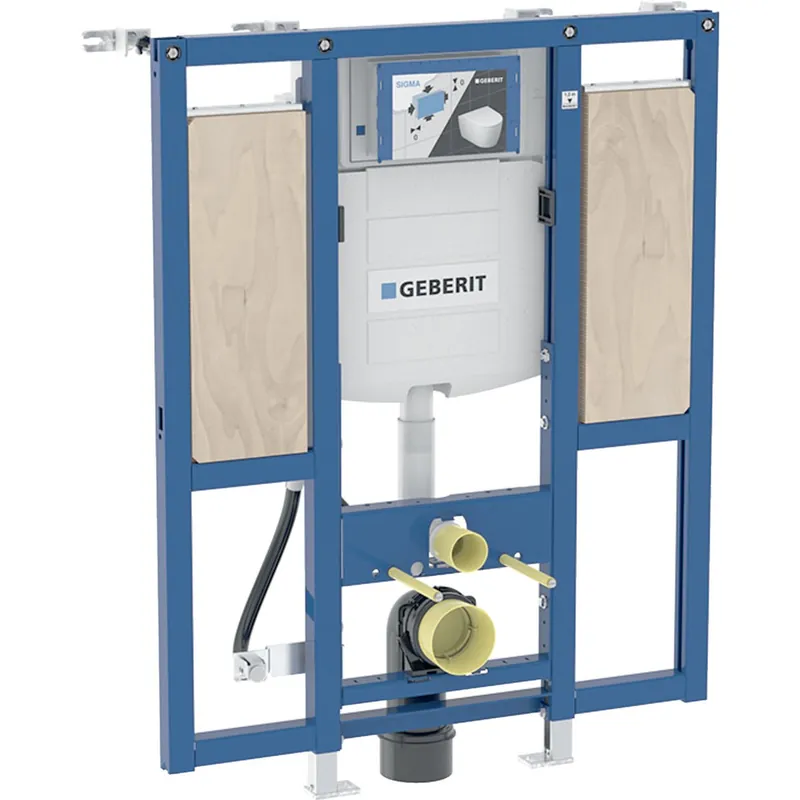

Popis
Účel použití
– pro konstrukce prováděné suchým procesem
– k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
– k montáži do instalačních stěn vysokých na výšku místnosti
– k montáži do předstěnových instalací systémových stěn Geberit Duofix, částečně vysokých nebo vysokých na výšku místnosti
– vhodný pro bezbariérové stavby
– pro závěsná WC s připojovacími rozměry podle EN 33:2011
– pro závěsná WC s vyložením do 70 cm
– k upevnění podpěr
– pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
– pro tloušťky podlahy 020 cm
Vlastnosti
– staticky samonosný rám, chráněný proti korozi práškovým potahem
– rám připravený pro podpěry u WC keramik s malou opěrnou plochou
– montážní výška WC nastavitelná ve fázi hrubé stavby, 4146 cm
– podpěry pozinkované
– podpěry nastavitelné 020 cm
– podpěry s protiskluzovou úpravou
– patní desky otočné
– hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
– připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
– odhlučněné upevnění připojovacího kolena
– splachovací nádržka pod omítku s ovládáním zepředu
– splachovací nádržka pod omítku s izolací proti orosování
– u nastavení z výroby je možné okamžité dodatečné spláchnutí
– montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
– přívod vody vzadu nebo nahoře uprostřed
– kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
– kryt pro hrubou montáž pro servisní otvor s možností zkrácení
– montážní deska z překližky, vodě odolná lepená
– stavební materiál třídy B2 podle DIN 4102-1, příp. třídy D-s2, d0 podle EN 13501-3
– emise formaldehydu třídy A podle EN 1084, příp. třídy E 1 podle, EN 13936
– s trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
– upevnění pro přípojku elektřiny
– možnost montáže Power & Connect boxu
Technické informace
– tlak při průtoku 101000 kPa
– teplota vody max. 25 °C
– splachovací množství, nastavení ve výrobě 6 / 3 l
– velké splachovací množstvírozsah nastavení 4 / 4.5 / 6 / 7.5 l
– malé splachovací množstvírozsah nastavení 24 l
– průtok při tlaku 3 bar 0.16 l/s
– minimální přetlak pro výpočtový průtok 10 kPa
– výpočtový průtok 0.09 l/s
– výškově nastavitelný ne
Rozsah dodávky
– přívod vody R 1/2´´, vhodný pro MasterFix und MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
– kryt pro hrubou montáž pro servisní otvor
– 2 ochranné zátky
– 4 soupravy pro ukotvení do stěny
– připojovací souprava pro WC, průměr 90 mm
– připojovací koleno 90° z PE-HD, průměr 90 mm
– přechodka z PE-HD, průměr 90 / 110 mm
– 2 závitové tyče M12
– krabice pod omítku pro předvrtaný otvor průměr 68 mm, pro přívod elektřiny
– upevňovací materiálVýrobce: Geberit Produktová řada: Duofix – bezbariérový Zařazení zboží: Invalidní program
Druh: Moduly, WC závěsná
Umístění: WC
